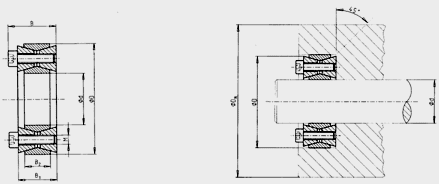

Wymiar [mm] | Śruby napinające DIN 912-12.9 nacisk = 0,14 |
Przełożenie momentu obrotowego nacisk na oś |
Naciski | Waga | |||||||
dxD | B | B1 | B2 | M | z | Ta [Nm] | T [Nm] | Fax [kN] | Wałek [N/mm2] | Piasta [N/mm2] | kg |
20x47 | 27,5 | 20 | 17 | M 6 | 8 | 15 | 280 | 29 | 225 | 95 | 0,24 |
22x47 | 27,5 | 20 | 17 | M 6 | 8 | 15 | 310 | 29 | 210 | 95 | 0,23 |
24x50 | 27,5 | 20 | 17 | M 6 | 8 | 15 | 370 | 32 | 210 | 100 | 0,26 |
25x50 | 27,5 | 20 | 17 | M 6 | 8 | 15 | 400 | 32 | 200 | 100 | 0,25 |
28x55 | 27,5 | 20 | 17 | M 6 | 10 | 15 | 500 | 36 | 200 | 100 | 0,3 |
30x55 | 27,5 | 20 | 17 | M 6 | 10 | 15 | 530 | 36 | 185 | 100 | 0,29 |
32x60 | 27,5 | 20 | 17 | M 6 | 12 | 15 | 680 | 42 | 205 | 110 | 0,34 |
35x60 | 27,5 | 20 | 17 | M 6 | 12 | 15 | 750 | 43 | 190 | 110 | 0,32 |
38x65 | 27,5 | 20 | 17 | M 6 | 14 | 15 | 930 | 49 | 200 | 115 | 0,36 |
40x65 | 27,5 | 20 | 17 | M 6 | 14 | 15 | 980 | 49 | 190 | 115 | 0,34 |
42x75 | 33,5 | 24 | 20 | M 8 | 12 | 37 | 1580 | 75 | 235 | 130 | 0,6 |
45x75 | 33,5 | 24 | 20 | M 8 | 12 | 37 | 1700 | 76 | 220 | 130 | 0,57 |
48x80 | 33,5 | 24 | 20 | M 8 | 12 | 37 | 1790 | 74 | 210 | 120 | 0,8 |
50x80 | 33,5 | 24 | 20 | M 8 | 12 | 37 | 1870 | 75 | 200 | 120 | 0,6 |
55x85 | 33,5 | 24 | 20 | M 8 | 14 | 37 | 2390 | 88 | 210 | 135 | 0,63 |
60x90 | 33,5 | 24 | 20 | M 8 | 14 | 37 | 2610 | 88 | 190 | 125 | 0,69 |
65x95 | 33,5 | 24 | 20 | M 8 | 16 | 37 | 3210 | 98 | 200 | 135 | 0,73 |
70x110 | 33,5 | 28 | 24 | M 10 | 14 | 70 | 4600 | 132 | 210 | 130 | 1,26 |
75x115 | 39,5 | 28 | 24 | M 10 | 14 | 70 | 4900 | 131 | 195 | 125 | 1,33 |
80x120 | 39,5 | 28 | 24 | M 10 | 14 | 70 | 5200 | 131 | 180 | 120 | 1,4 |
85x125 | 39,5 | 28 | 24 | M 10 | 16 | 70 | 6300 | 148 | 195 | 130 | 1,49 |
90x130 | 39,5 | 28 | 24 | M 10 | 16 | 70 | 6600 | 147 | 180 | 125 | 1,53 |
95x135 | 39,5 | 28 | 24 | M 10 | 18 | 70 | 7900 | 167 | 195 | 135 | 1,62 |
100x145 | 47 | 33 | 26 | M 12 | 14 | 127 | 9750 | 195 | 195 | 135 | 2,01 |
110x155 | 47 | 33 | 26 | M 12 | 14 | 127 | 10650 | 194 | 180 | 125 | 2,15 |
120x165 | 47 | 33 | 26 | M 12 | 16 | 127 | 13300 | 221 | 185 | 135 | 2,35 |
130x180 | 52 | 38 | 34 | M 12 | 20 | 127 | 17850 | 276 | 165 | 115 | 3,51 |
140x190 | 52 | 38 | 34 | M 12 | 22 | 127 | 21200 | 302 | 165 | 125 | 3,85 |
150x200 | 52 | 38 | 34 | M 12 | 24 | 127 | 24500 | 329 | 170 | 125 | 4,07 |
160x210 | 52 | 38 | 34 | M 12 | 26 | 127 | 28400 | 355 | 170 | 130 | 4,3 |
170x225 | 60 | 44 | 38 | M 14 | 22 | 195 | 33600 | 396 | 165 | 120 | 5,78 |
180x235 | 60 | 44 | 38 | M 14 | 24 | 195 | 38700 | 431 | 170 | 130 | 6,05 |
190x250 | 68 | 52 | 46 | M 14 | 28 | 195 | 44700 | 502 | 155 | 120 | 8,25 |
200x260 | 68 | 52 | 46 | M 14 | 30 | 195 | 53500 | 538 | 155 | 120 | 8,65 |
220x285 | 74 | 56 | 50 | M 16 | 26 | 300 | 68500 | 630 | 155 | 120 | 11,22 |
240x305 | 74 | 56 | 50 | M 16 | 30 | 300 | 86000 | 717 | 165 | 130 | 12,2 |
260x325 | 74 | 56 | 50 | M 16 | 34 | 300 | 105000 | 810 | 165 | 135 | 13,2 |
280x355 | 86,5 | 66 | 60 | M 18 | 32 | 410 | 128500 | 920 | 150 | 120 | 19,2 |
300x375 | 86,5 | 66 | 60 | M 18 | 36 | 410 | 153600 | 1025 | 155 | 125 | 20,5 |
320x405 | 100.5 | 78 | 72 | M 20 | 36 | 590 | 210500 | 1325 | 155 | 125 | 29,6 |
340x425 | 100,5 | 78 | 72 | M 20 | 36 | 590 | 225000 | 1325 | 150 | 120 | 31,1 |
360x455 | 116 | 90 | 84 | M 22 | 36 | 790 | 294700 | 1635 | 150 | 120 | 42,2 |
380x475 | 116 | 90 | 84 | M 22 | 36 | 790 | 309100 | 1625 | 140 | 120 | 44 |
400x495 | 116 | 90 | 84 | M 22 | 36 | 790 | 321900 | 1617 | 135 | 110 | 46 |
420x515 | 116 | 90 | 84 | M 22 | 40 | 790 | 374000 | 1780 | 135 | 110 | 50 |
440x545 | 130 | 102 | 96 | M 24 | 40 | 1000 | 455000 | 2060 | 130 | 105 | 64,6 |
460x565 | 130 | 102 | 96 | M 24 | 40 | 1000 | 470000 | 2040 | 125 | 100 | 67,4 |
480x585 | 130 | 102 | 96 | M 24 | 42 | 1000 | 515000 | 2160 | 125 | 100 | 71 |
500x605 | 130 | 102 | 96 | M 24 | 44 | 1000 | 560000 | 2240 | 125 | 100 | 72,6 |
520x630 | 130 | 102 | 96 | M 24 | 45 | 1000 | 600000 | 2320 | 125 | 100 | 80 |
540x650 | 130 | 102 | 96 | M 24 | 45 | 1000 | 630000 | 2340 | 120 | 100 | 82 |
560x670 | 130 | 102 | 96 | M 24 | 48 | 1000 | 680000 | 2440 | 120 | 100 | 85 |
580x690 | 130 | 102 | 96 | M 24 | 50 | 1000 | 735000 | 2540 | 120 | 100 | 88 |
600x710 | 130 | 102 | 96 | M 24 | 50 | 1000 | 775000 | 2580 | 120 | 100 | 91 |
620x730 | 130 | 102 | 96 | M 24 | 52 | 1000 | 825000 | 2660 | 120 | 100 | 93 |
640x750 | 130 | 102 | 96 | M 24 | 54 | 1000 | 865000 | 2700 | 115 | 100 | 96 |
660x770 | 130 | 102 | 96 | M 24 | 56 | 1000 | 925000 | 2800 | 120 | 100 | 99 |
680x790 | 130 | 102 | 96 | M 24 | 56 | 1000 | 965000 | 2840 | 115 | 100 | 102 |
700x810 | 130 | 102 | 96 | M 24 | 60 | 1000 | 1 030000 | 2960 | 115 | 100 | 104 |
720x830 | 130 | 102 | 96 | M 24 | 60 | 1000 | 1070000 | 2980 | 115 | 100 | 107 |
740x850 | 130 | 102 | 96 | M 24 | 62 | 1000 | 1140000 | 3080 | 115 | 100 | 110 |
760x870 | 130 | 102 | 96 | M 24 | 64 | 1000 | 1210000 | 3180 | 115 | 100 | 113 |
780x890 | 130 | 102 | 96 | M 24 | 65 | 1000 | 1250000 | 3220 | 115 | 100 | 116 |
800x910 | 130 | 102 | 96 | M 24 | 66 | 1000 | 1300000 | 3260 | 115 | 100 | 118 |
820x930 | 130 | 102 | 96 | M 24 | 68 | 1000 | 1370000 | 3340 | 115 | 100 | 121 |
840x950 | 130 | 102 | 96 | M 24 | 70 | 1000 | 1450000 | 3460 | 115 | 100 | 124 |
860x970 | 130 | 102 | 96 | M 24 | 72 | 1000 | 1520000 | 3540 | 115 | 100 | 127 |
880x990 | 130 | 102 | 96 | M 24 | 74 | 1000 | 1590000 | 3620 | 115 | 100 | 129 |
900x1010 | 130 | 102 | 96 | M 24 | 75 | 1000 | 1650000 | 3680 | 115 | 100 | 132 |
