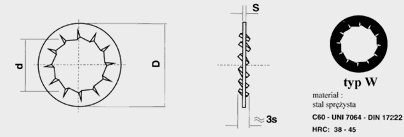

Ø[mm] | d h13 |
D H14 |
s | ilość ząbkow | kg | |
2 | 2,2 | 4,5 | 0,3 | 7 | 0,024 | 10000 |
2,3 | 2,5 | 5 | 0,4 | 7 | 0,043 | 6000 |
2,5 | 2,7 | 5,5 | 0,4 | 7 | 0,054 | 5000 |
2,6 | 2,8 | 5,5 | 0,4 | 7 | 0,05 | 4500 |
3 | 3,2 | 6 | 0,4 | 7 | 0,056 | 4000 |
3,5 | 3,7 | 7 | 0,5 | 8 | 0,098 | 2500 |
4 | 4,3 | 8 | 0,5 | 8 | 0,126 | 2500 |
5 | 5,1 | 9 | 0,5 | 8 | 0,154 | 2000 |
5 | 5,3 | 10 | 0,6 | 8 | 0,236 | 1600 |
6 | 6,4 | 11 | 0,7 | 9 | 0,31 | 2200 |
7 | 7,4 | 12,5 | 0,8 | 10 | 0,417 | 1500 |
8 | 8,2 | 14 | 0,8 | 10 | 0,566 | 1200 |
8 | 8,4 | 15 | 0,8 | 10 | 0,63 | 1000 |
9 -3/8" | 9,55 | 16 | 0,8 | 10 | 0,668 | 1200 |
10 | 10,5 | 18 | 0,9 | 12 | 1,103 | 1250 |
11-7/16" | 11,5 | 19,5 | 0,9 | 12 | 1,26 | 1000 |
12 | 13 | 20,5 | 1 | 12 | 1,414 | 850 |
13-1/2" | 13,2 | 22 | 1 | 12 | 1,719 | 700 |
14 | 15 | 24 | 1 | 14 | 1,994 | 500 |
16 | 17 | 26 | 1,2 | 14 | 2,64 | 600 |
18 | 19 | 30 | 1,4 | 14 | 4,62 | 400 |
20 | 21 | 33 | 1,4 | 16 | 5,549 | 300 |
22 | 23 | 36 | 1,5 | 16 | 6,52 | 250 |
24 | 25 | 38 | 1,5 | 16 | 7,04 | 200 |
26 -1" | 26,4 | 40 | 1,6 | 16 | 8,81 | 150 |
27 | 28 | 44 | 1,6 | 18 | 10,01 | 120 |
30 | 31 | 48 | 1,6 | 18 | 12,77 | 100 |

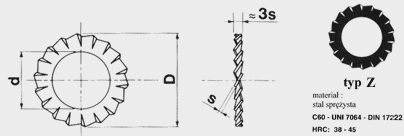

Ø[mm] | d h13 |
D H14 |
s | ilość ząbkow | kg | |
2 | 2,2 | 4,5 | 0,3 | 9 | 0,025 | 8000 |
2,3 | 2,5 | 5 | 0,4 | 9 | 0,041 | 5000 |
2,5 | 2,7 | 5,5 | 0,4 | 9 | 0,049 | 5000 |
2,6 | 2,8 | 5,5 | 0,4 | 9 | 0,049 | 4000 |
3 | 3,2 | 6 | 0,4 | 9 | 0,061 | 3500 |
3,5 | 3,7 | 7 | 0,5 | 10 | 0,1 | 2500 |
4 | 4,3 | 8 | 0,5 | 11 | 0,135 | 2000 |
5 | 5,1 | 9 | 0,5 | 11 | 0,165 | 1500 |
5 | 5,3 | 10 | 0,6 | 11 | 0,25 | 1200 |
6 | 6,4 | 11 | 0,7 | 12 | 0,302 | 2000 |
7 | 7,4 | 12,5 | 0,8 | 14 | 0,421 | 1500 |
8 | 8,2 | 14 | 0,8 | 14 | 0,559 | 1000 |
8 | 8,4 | 15 | 0,8 | 14 | 0,679 | 800 |
9-3/8" | 9,55 | 16 | 0,8 | 14 | 0,74 | 1000 |
10 | 10,5 | 18 | 0,9 | 16 | 1,098 | 1000 |
11-7/16" | 11,5 | 19,5 | 0,9 | 16 | 1,256 | 800 |
12 | 13 | 20,5 | 1 | 16 | 1,475 | 700 |
13-1/2" | 13,2 | 22 | 1 | 16 | 1,711 | 600 |
14 | 15 | 24 | 1 | 18 | 2,142 | 450 |
16 | 17 | 26 | 1,2 | 18 | 2,78 | 500 |
18 | 19 | 30 | 1,4 | 18 | 4,272 | 350 |
20 | 21 | 33 | 1,4 | 20 | 5,15 | 250 |
22 | 23 | 36 | 1,5 | 20 | 6,57 | 200 |
24 | 25 | 38 | 1,5 | 20 | 7,1 | 200 |
26-1" | 26,4 | 40 | 1,6 | 20 | 8,127 | 150 |
27 | 28 | 44 | 1,6 | 22 | 10,9 | 120 |
30 | 31 | 48 | 1,6 | 22 | 12,98 | 100 |

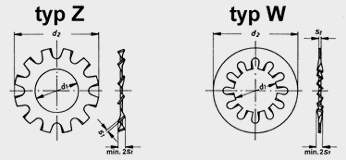

d1 H13 |
d2 h14 |
s1 |
ilość ząbkow Z W |
waga kg/1000 | na śrubę i otwór | |
Z | W | |||||
1,7 | 3,6 | 0,3 | 6 | 0,01 | | 1,6 |
1,8 | 3,8 | 0,3 | 6 | 0,015 | | 1,7 |
1,9 | 4 | 0,3 | 6 | 0,02 | 0,03 | 1,8 |
2,2 | 4,5 | 0,3 | 6 | 0,025 | 0,04 | 2 |
2,5 | 5 | 0,4 | 6 | 0,03 | 0,025 | 2,3 |
2,7 | 5,5 | 0,4 | 6 | 0,04 | 0,045 | 2,5 |
2,8 | 5,5 | 0,4 | 6 | 0,04 | 0,045 | 2,6 |
3,2 | 6 | 0,4 | 6 | 0,045 | 0,045 | 3 |
3,7 | 7 | 0,5 | 6 | 0,075 | 0,085 | 3,5 |
4,3 | 8 | 0,5 | 8 | 0,095 | 0,1 | 4 |
5,1 | 9 | 0,5 | 8 | 0,14 | 0,15 | 5 |
5,3 | 10 | 0,6 | 8 | 0,18 | 0,2 | 5 |
6,4 | 11 | 0,7 | 8 | 0,22 | 0,25 | 6 |
7,4 | 12,5 | 0,8 | 8 | 0,3 | 0,35 | 7 |
8,2 | 14 | 0,8 | 8 | 0,4 | 0,45 | 8 |
8,4 | 15 | 0,8 | 8 | 0,45 | 0,55 | 8 |
10,5 | 18 | 0,9 | 9 | 0,8 | 0,9 | 10 |
12,5 | 20,5 | 1 | 10 | 1,1 | 1,3 | 12 |
14,5 | 24 | 1 | 10 | 1,7 | 2 | 14 |
16,5 | 26 | 1,2 | 12 | 2,1 | 2,5 | 16 |
19 | 30 | 1,4 | 12 | 3,5 | 3,7 | 18 |
21 | 33 | 1,4 | 12 | 3,8 | 4,1 | 20 |
23 | 36 | 1,5 | 14 | 5 | 6 | 22 |
25 | 38 | 1,5 | 14 | 6 | 6,5 | 24 |
28 | 44 | 1,6 | 14 | 8 | 8,5 | 27 |
31 | 48 | 1,6 | 14 | 9 | 9,5 | 30 |

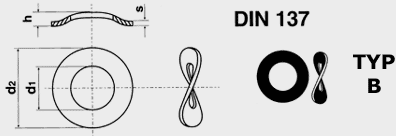

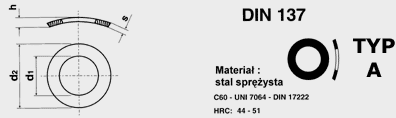

Ø[mm] | d1 | d2 | h min. | h max. | S | kg | |
2 | 2,2 | 4,5 | 0,5 | 1 | 0,3 | 0,027 | 10000 |
2,3 | 2,5 | 5 | 0,5 | 1 | 0,3 | 0,032 | 10000 |
2,5-2,6 | 2,8 | 5,5 | 0,55 | 1,1 | 0,3 | 0,04 | 8000 |
3 | 3,2 | 6 | 0,65 | 1,3 | 0,4 | 0,06 | 6000 |
3,5 | 3,7 | 7 | 0,7 | 1,4 | 0,4 | 0,09 | 4500 |
4 | 4,3 | 8 | 0,8 | 1,6 | 0,5 | 0,125 | 4000 |
5 | 5,3 | 10 | 0,9 | 1,8 | 0,5 | 0,2 | 2500 |
6 | 6,4 | 11 | 1,1 | 2,2 | 0,5 | 0,229 | 2000 |
7 | 7,4 | 12 | 1,2 | 2,4 | 0,5 | 0,236 | 3500 |
8 | 8,4 | 15 | 1,7 | 3,4 | 0,5 | 0,437 | 2000 |
10 | 10,5 | 18 | 2 | 4 | 0,8 | 0,979 | 1500 |
